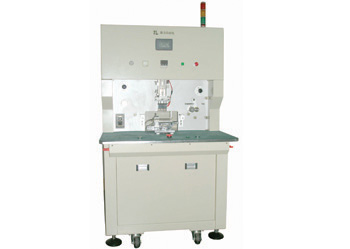

萬能ACF粘附機
作者：admin 發布時間：2020-05-08 23:33
產品詳情：
一、特點（FEATURE）：
1、主壓氣缸采用SMC帶滑臺雙桿氣缸，氣缸工作平穩、精度高；
2、全中文人機界面，一目了然，操作靈活方便；
3、恒溫式加熱，可設置溫度補償，溫度控制精度高；
4、ACF剝離采用SMC雙桿氣缸驅動，速度快，工作平穩，；
5、ACF長度可在人機介面精確設置，精度為±0.1mm；
6、熱壓頭附有硅膠皮裝置（此項根據客要求選配手動或自動裝置）； 7、工作臺分為熱壓平臺（固定，θ可調）和定位平臺（X，Y，Z調節）；
8、不同寬度ACF有調寬裝置限位，前后位置用千分尺調節，定位精準；
9、ACF送料采用SANYO步進電機，送料長度精確到±0.1mm，重復精度高；
10、通用LCD模板帶有真空吸附，另附設LCD真空吸附管道，供員工拿取LCD時使用。
二、參數（SPECIFICATIONS）：
外形尺寸：800×700×1400（L×W×H）
整機重量：100Kg
電 源：220V/50Hz/3000W
氣 源：4.0～7.0bar
真 空 源：Ｍax. 80Ｋpa
環境溫度：－10～60℃
系統控制： PLC+人機界面 適用
范圍：LCD： 20×20～90×90(W×L)mm
ACF：4～60mm
貼附精度：±0.1mm（X、Y）
工作周期：3.0s/pcs
